最初想做这个变压器的原因是买的漫步者M11没有变压器，只可以使用电脑的USB接口取电，但是当电脑关闭了，MP3想插在M11上放歌时电源便成了一个问题，因为我的主板不支持在关机时给USB接口供电。由于那个时候正好在学单片机，我就把电源部分的电路图拿来作为设计这个变压器的样本。
可惜没有配备电源M11

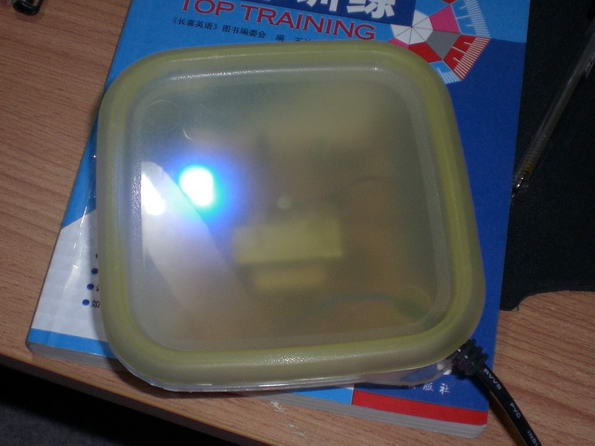

总体外观，外壳是用超市里面卖的塑料饭盒作的，特点是好加工，材质软。

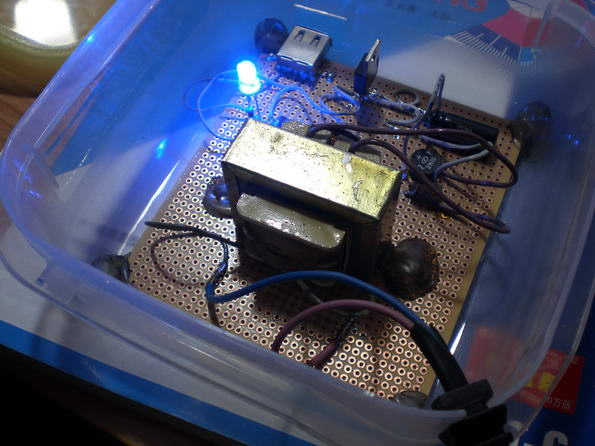

揭盖图，里面发亮的是这个变压器的指示灯，同学喜欢蓝色的就安了一个。

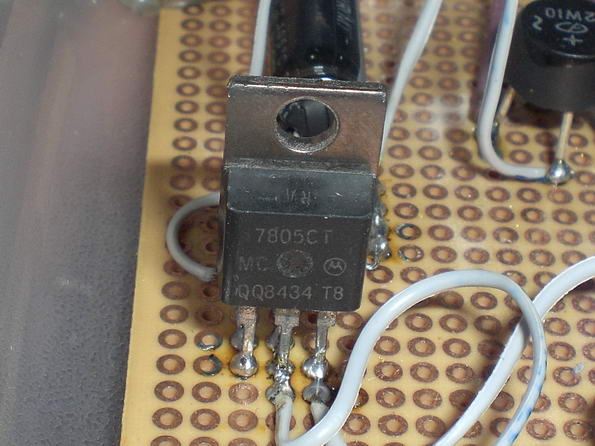

主要零件7805
整流桥
变压器，由于没有买到220V转9V的，多以只好买了转12V的，但是这样会导致7805的发热量增大。

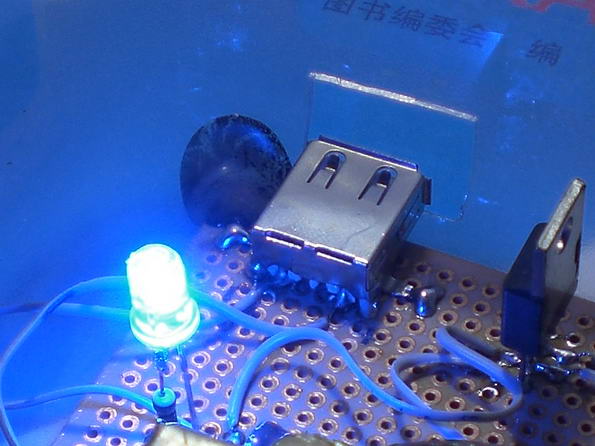

USB的母口，好不容易才买到的，因为固定用的爪的位置不适合这个面包板，我只好把它掰平焊在电路板上
其他细节

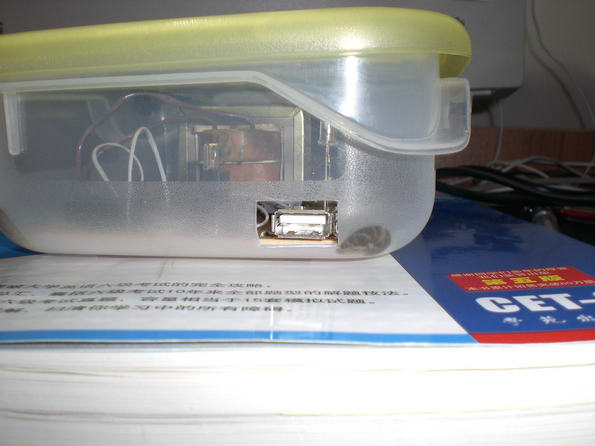

从外部观看USB接口。由于制作过程中，绝大多数的固定工作都是使用热胶棒完成的，我没有热胶枪，只好用打火机烧，所以你会看到，接口附近固定用的胶被烤得很黑，影响美观:(
